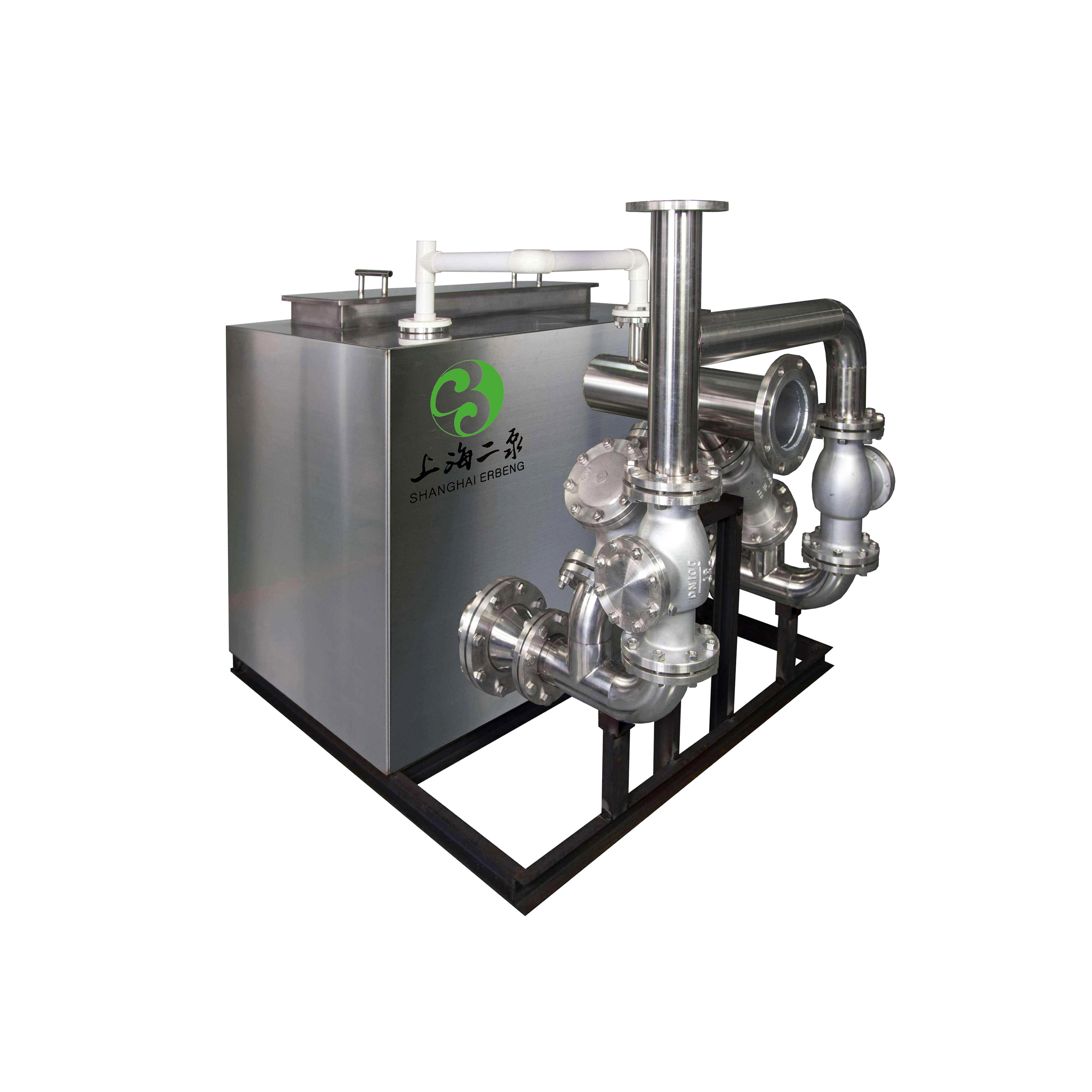

EB-WT汙水提升器

上海小蝌蚪影院EB-WT係列智能汙水提升器，是我公司針對實際排汙領域排汙要求高、汙水物質複雜，不易排出，給排汙管道和排汙設備造成堵塞破壞使設備不能正常工作等問題研發設計推出的新一代智能排汙提升器。

　　EB-WT係列智能汙水提升器，具有多項創新設計，並具有完全自主知識主權。產品經權威部門測試多項性能指標均達到 高水平，產品投放市場後以其d特的設計、可靠的質量和優良的性能受到廣大用戶一致好評，被多家單位選用為代替進口和改造排汙工程產品。

　　根據液位傳感器發出的液位信號控製一台或兩台水泵。

　　自動切換水泵（平均分配兩台水泵的運行時間）。

　　分為自動手動狀態（手動為設備試驗調試及應急時使用）

　　有過熱、過流、缺相保護功能。

　　有超低位報警，低位停泵，高位啟泵，啟泵並報警功能。

　　加裝有無源BA遠程監控接口，可無人看守。

　　發生機械故障，自動切換到另一台水泵，同時發出報警信號。

　　發生電源故障，設備自動停止水泵，同時發出報警信號。

二、產品特點

　　1．適用性廣

　　EB-WT係列智能汙水提升設備型號廣、能滿足不同容積、不同揚程、不同工況用戶的實際需求。適用於普通公共建築型，廣泛應用於地下設施中所有需要強排汙水的場所。

　　2．易清理、不堵塞，無臭味,不需人工清理汙水

　　輸送時無堵塞、無纏繞、無臭味，順利將分離物質輸送到排汙管道，到達指定地點和處理地點，使設備達到良好排放。解決了常規汙水提升設備很難解決的堵塞、纏繞、臭味，需要人工定時清理汙水池等難題，設備實現將汙水中的纖維物質和顆粒物質瞬間切碎後排出。

　　3.一體化設備，不需專人看管，管理更輕鬆

　　專用機電一體化控製電氣智能係統可根據汙水量變化而變化啟動及停止設備。實現無人值守，智能管理。

　　4.節約成本、運行

　　汙水提升設備，占地麵積小，不須專為排汙建汙水水池和機房，降低初期投入。後期大大降低設備維護及人員清洗清理汙水池費用。汙水提升設備實現了泵在工作時完全運行。

　　5.選擇自由，選配方便

　　可根據用戶不同工況要求選擇不同品種提升泵，滿足用戶需求。

三、與傳統排汙方式對比

　　1、排汙方式變革

　　傳統排汙方式：在衛生間的同層或下一層修建汙水泵房，在汙水泵房內設汙水集水池 ，收集汙水，再經過汙水泵排出。

　　根據《建築給水排水設計規範》規定，汙水池有x容積不宜小於大的一台汙水泵5分鍾出水量，汙水泵每小時不超過6次啟動，汙水池一般比較大。

　　我司的提升裝置方式：不需修建汙水集水池，汙水直接進入集水箱內，再通過汙水泵排出，隻需保證集水箱的進入口低於汙水源水管即可。參照EN-12056-2，集水箱的有x容積僅為同條件汙水池的1/60左右，集水箱的作用不再是蓄水，而是“過流”。

　　2、運營維護方便

　　傳統排汙方式：水池需要定期清掏，汙水泵長期浸於汙水池內，不僅受到汙水腐蝕，而且維護條件差，影響環境衛生。

　　我司的提升裝置方式：集水箱基本不需要清淘，水泵幹式，易於清潔維護和保養，或者內置式水泵安裝，汙水及時排走，避免長時間浸泡。

　　3．衛生條件好

　　傳統排汙方式：汙水池無法密閉，汙水在汙水池內停留時間長，異味外溢和蚊蠅細菌滋生，影響環境衛生及度。

　　我司的提升裝置方式：設備密封設計，隻通過通氣口與室外相通，泵房環境衛生，無異味。

　　4．反衝洗功能

　　傳統排汙方式：沒有。

　　我司的提升裝置方式：兩台泵互相反衝洗，防止水泵意外堵塞，降低設備維護成本。

　　5．占地小，節省土建投資，安裝簡便

　　傳統排汙方式：為了符合《建築給水排水設計規範》，汙水池和汙水泵房占地麵積很大，建設工期長，土建投資大。

我司的提升裝置方式：無需設置土建汙水池，土建投資少，占地小，設備結構緊湊，安裝快捷簡便。

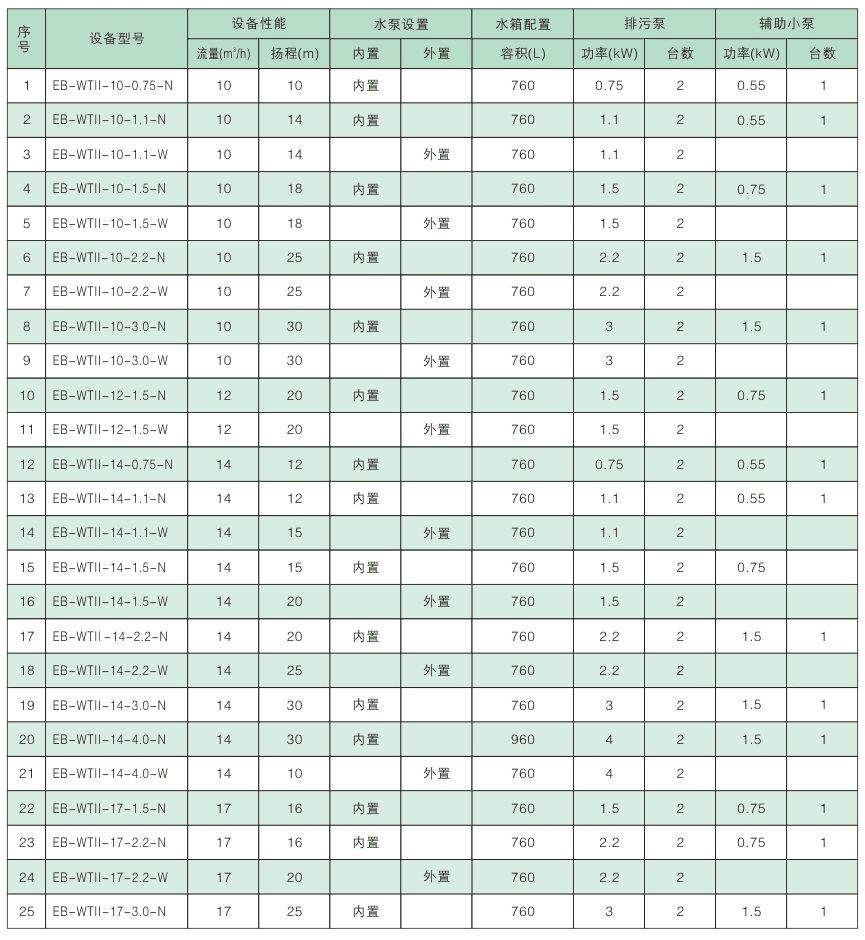

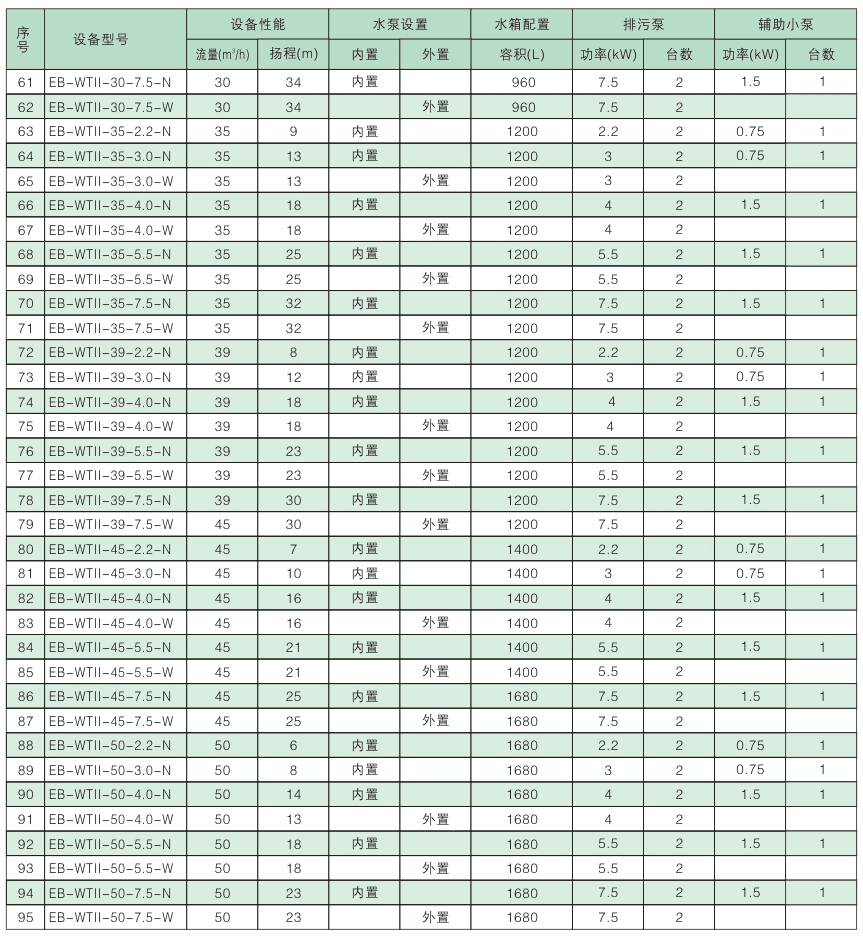

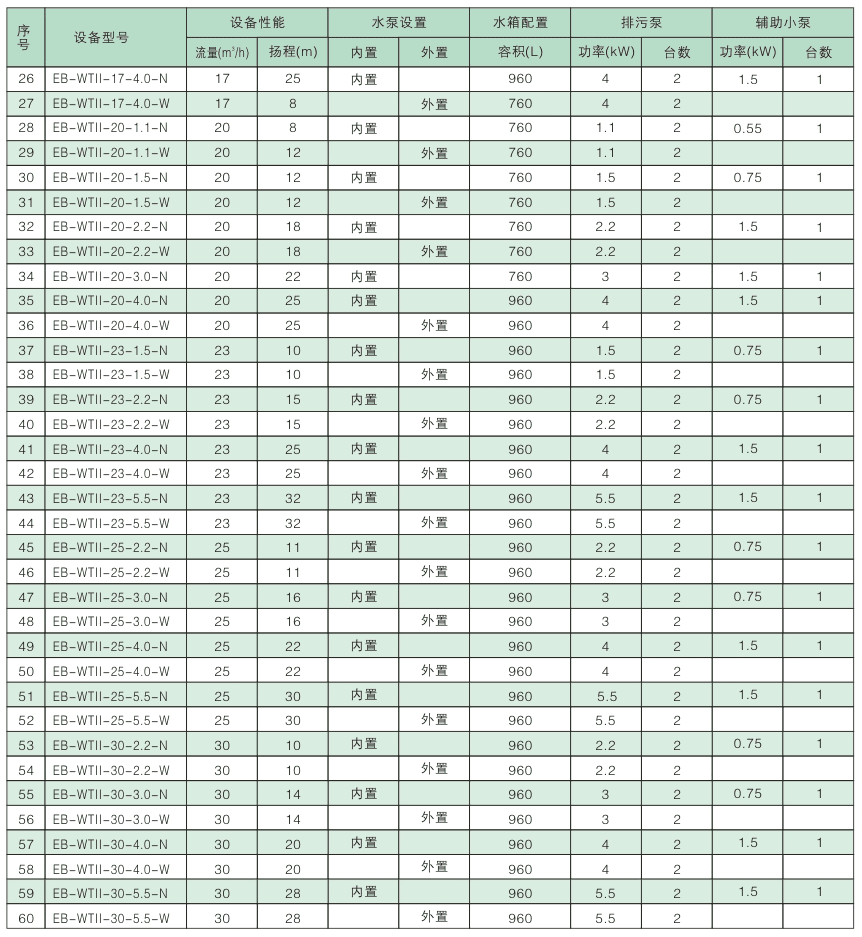

四、技術參數：

　　流量範圍：5-20m3/h

　　揚程範圍：7-30米

　　功率範圍：0.75-4KW

　　進出水口徑：DN50-100mm

　　環境溫度：0-40℃

　　電源頻率：50HZ+5%

　　電壓：380V

五、安裝事項：

　　1、在汙水提升站周圍留有足夠的空間，便於集水箱的進口處安裝隔離閥，以方便維修。

　　2、如果汙水提升站安裝在有地下水滲漏的地下室內，請獨立安裝一台排水泵。

　　3、所有汙水提升站連接的管路，需要使用柔性連接件，集水箱上的進水管、出水管及通風管不可有任何壓力，如果管路較長，請進行支撐。

　　4、安裝鵝頸管或逆水密封防止汙水倒流。

　　5、汙水提升站需固定在平整基麵上。

　　6、建議安裝手動隔膜泵，在水泵故障時，排空集水箱。

　　7、設備底座的地腳按位置打孔後用M12*100的膨脹螺栓固定。

　　8、內置式設備即可以放置在預留的設備坑內，也可以安裝在地麵的預製基座上。外置式設備安裝在地麵的預製基座上。

安裝示意圖

六、工作原理：

　　含有雜質的汙水由排水管線接入設備的汙水流入口，進入集水箱，集水箱內設有液位傳感器，當集水充滿後，自動控製汙水泵起動排汙，將汙水連同雜物一同經汙水排出口輸送到室外化糞池或城市汙水管道，當液位降低到設定值時汙水泵自動停止運行。

　　在配置多台水泵並聯運行時，可定時自動輪換，保證每台泵的運行時間基本相同。

　　定期打開自衝洗閥門，防止集水箱沉澱。

　　控製箱內采用編程控製器為核心控製，其工業級的品質高及可靠性充分保證了係統的穩定性。控製程序綜合了我公司多年的給排水工程設計經驗，根據液位檢測裝置采集的信號自動控製兩台汙水泵以良好的起動次數及運行時間交替工作，大限度地保證係統運行的可靠性及水泵的使用壽命。

　　係統可根據需要配RS485接口，采用標準的MODBUSRTU協議將汙水泵的運行、故障狀態以及水箱水位狀態傳送給控製室集中控製，也可以根據現場需要，選配PROFTBUS、以太網、GPRS等通訊形式。
